機器開発 DCDCコン開発(90) トラブルシューティングその1
直流分電盤の最終テストをしていたところ、ダウンコンバータの動作に不可解な現象が発生。数日前まで単体で動かしていたところ、特に問題は無かったのだが・・・テストは、2台ずつあるダウンコンバータとアップコンバータをそれぞれ1台ずつ同時に動かして、...
電力制御
機器開発
機器開発 DCDCコン開発(89) 直流分電盤動作確認
分電盤に組込んだ状態でDCDCコンバータの動作を確認。電源機器で出力同士を接続するという使い方は、あまりやらない。出力電圧が異なると出力のはずが入力になったりして壊れてしまうこともあるためだ。今回は、4枚のPV出力を50Vほどに制御して出力...

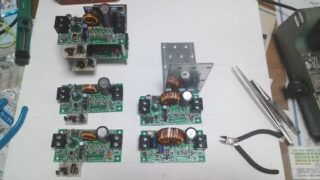

機器開発 DCDCコン開発(88) 直流分電盤組立
PV用DCDCコンバータが4枚のパネルそれぞれについて完成した。なんと、開発を思い立ってから3年もかかってしまった。主に週末しか作業をする時間がなかったことを良い訳にしつつ、よくこれだけの期間、地道な検証作業が継続できたことにも驚きだ。なに...
機器開発 DCDCコン開発(87) バッテリ充放電用DCDCコンバータ
PV用DCDCコンバータが完成したので、次は、バッテリ充放電用のDCDCコンバータの作成中。PV用とハードウェアは共通化しているので、見た目はほとんど同じ。流す電流がバッテリ放電の場合は大きいので、コイルを大電流に対応するものに変更している...
機器開発 DCDCコン開発(86) 早朝起動時の不具合
実際の運用における不具合を検証しているが、この終盤に来て、あれこれと発生してきて少々うんざりモードである。太陽光パネル用DCDCコンバータは、通常は電源を入れっぱなしで、パネルの発電力が高まると、自動的に電源がONし、弱まるとOFF(スリー...
機器開発 DCDCコン開発(85) DCDCコンバータモジュール異常
アップコンバータのFETゲートドライブ及びPICマイコンの電源のために、太陽光パネル発電24～30Vから15Vを作るためにDCDCコンバータタイプの三端子レギュレータ(MINMAX M78AR15-0.5)を利用している。一般的な三端子レギ...
機器開発 DCDCコン開発(84) 直流分電盤

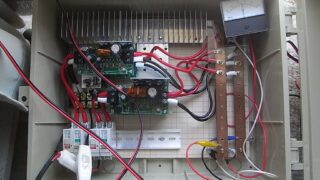

直流給電の中心となるのが直流分電盤。一般の家庭にもある交流分電盤を参考に自作してみた。直流分電盤なんて商品が、そもそも存在していない(もしかしたらあるかもしれないが、数な売れないので高価に違いない)ので、作らざるを得ないのだが。太陽光パネル...
機器開発 DCDCコン開発(83) アップコンバータの不具合改修
ダウンコンバータ、アップコンバータ共に2台ずつ作っている。それは、PVパネルが単結晶2枚、薄膜2枚設置しているから。ダウンコンバータは、1号2号共に同じ動作をするよう確認できたのだが、アップコンバータの1号機が正常に動作開始するのだが、しば...
機器開発 DCDCコン開発(82) スナバ回路決定

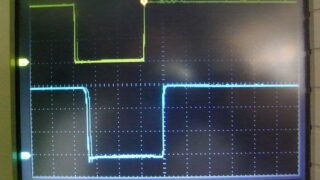

アップコンバータは、最大電流が8A程度流れる場合が想定される。すると、スイッチング素子であるmosFETには、インダクタの逆起電力による高電圧がかかる可能性がある。前回に、実際の波形で確認したが、3A程度の電流でもターゲット電圧50V＋12...
機器開発 DCDCコン開発(81) スナバ回路の検討
実際に動作させた環境で、スイッチングFETにかかる負荷を軽減するためのスナバ回路について検討をする。現在、太陽光パネル用DCDCコンバータがダウン用2台、アップ用1台がある。ダウン用の2台は、評価のためにスイッチングFETを変えている。1台...
機器開発 DCDCコン開発(80) DCDCアップコンバータ完成
シャープの単結晶パネルは、出力電圧が25V程度と48V直流バス電圧よりも低いため、アップコンバートしなければならない。また、電流も7A程度出力できるため、それに応じた回路構成にしなければならない。といっても、これまでにスイッチング用のFET...
機器開発 DCDCコン開発(79) DCDCダウンコンバータ完成
NexPower社薄膜太陽光パネル用のDCDCダウンコンバータがほぼ完成。耐お陽光パネルの最大出力電流が2.5Aとあまり多くはないので、元々の設計では、電流測定は不要と考えていたのだが、何らかの原因で異常電流が流れて発火してもシャレにならな...
