気象観測装置開発(16) 回路定数検討

2019.03.19

超音波の送信回路、受信回路の構成が前回の基本動作検証で得られた。今回は次の工程として、コンデンサ、コイルの定数の最適値を探るために、色々な値で波形がどのように変動するかを確認した。

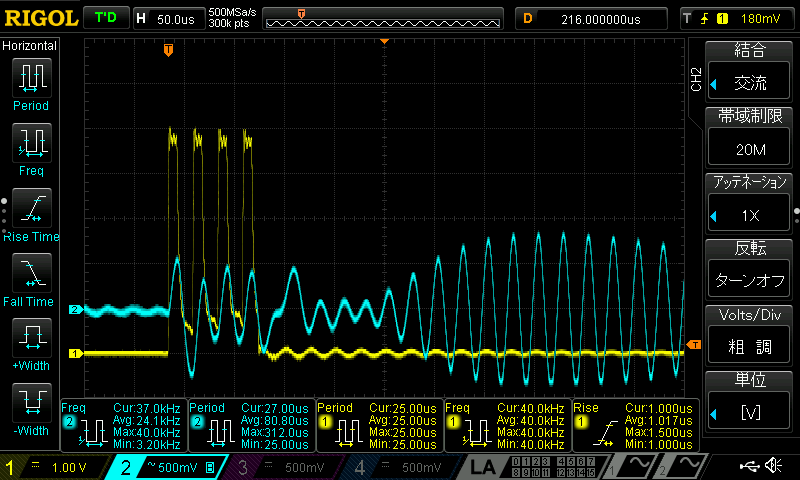

22u&H3nF_1

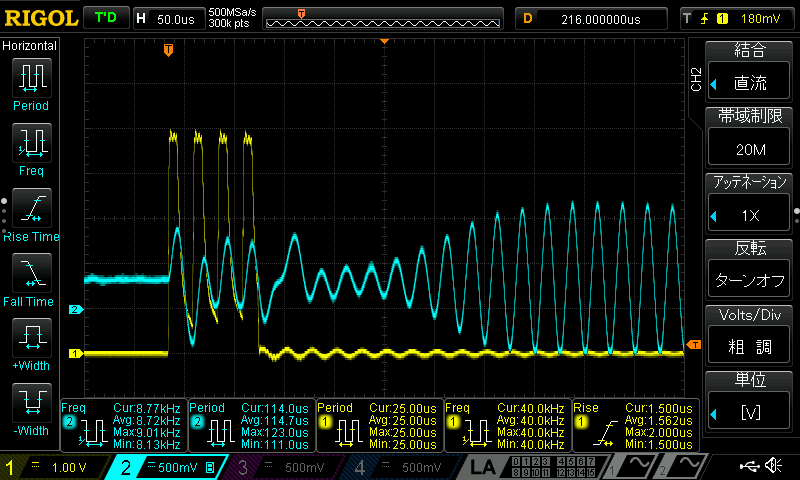

22uH&3nF_2

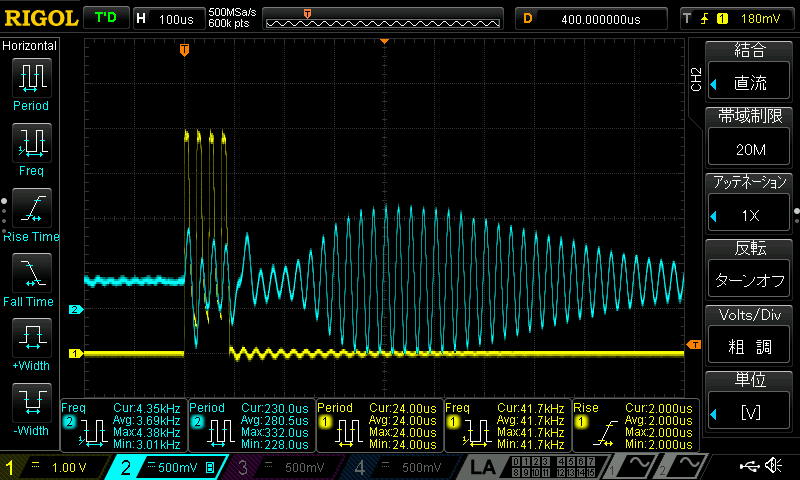

22uH&3nF_3

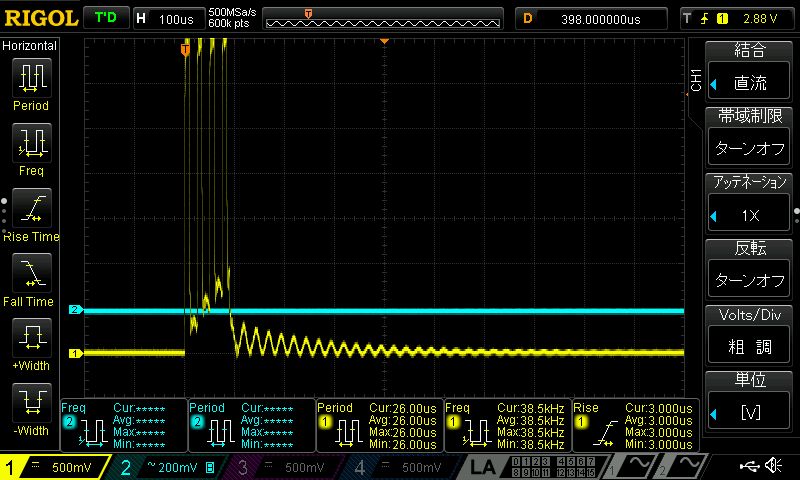

330O&0.1uF_1

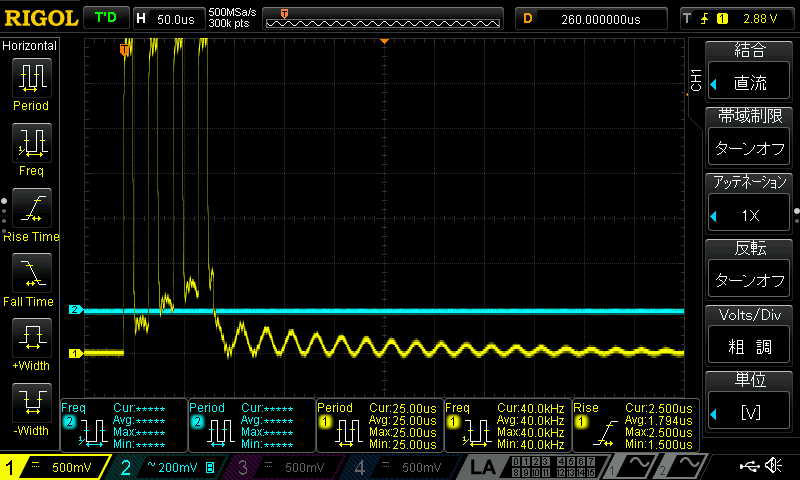

330O&0.1uF_2
330O&0.3uF_1
NoL&NoC

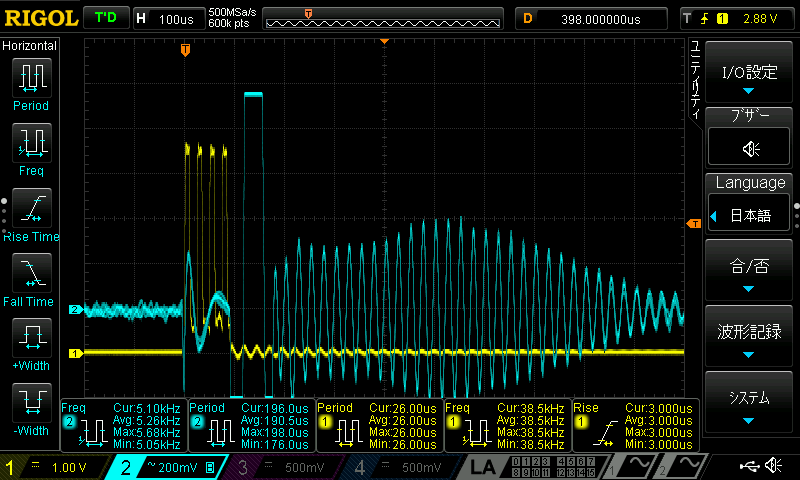

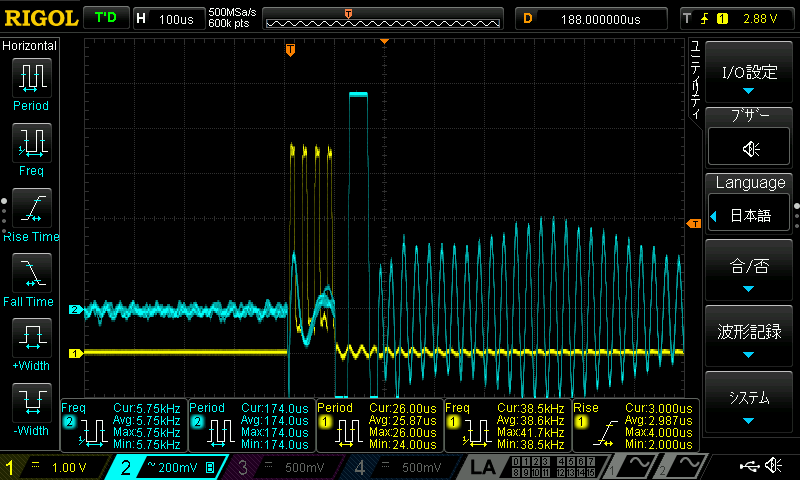

RxNrActv_1
RxNrActv_2

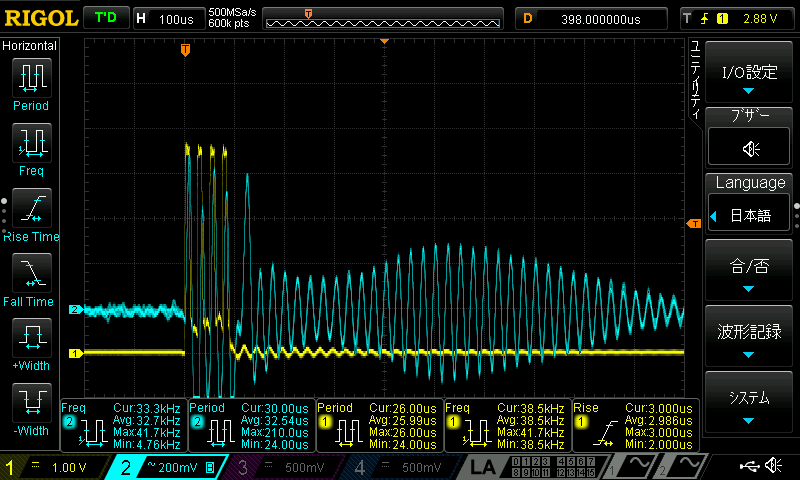

RxNrNoActv_1
