部材素材 DCDCコン開発(43) OSコンは電源ノイズの救世主か!?
この週末はお天気がイマイチだったので、パワコン開発はお休みでした。電源ラインのノイズを除くために、高周波特性の良いコンデンサを調べていたら、サンヨー(今はパナソニック)のOSコンデンサと言うものがあることがわかった。オーディオマニアの間では...
ソーラー発電
部材素材
回路設計 DCDCコン開発(40) ノイズ対策は永遠か？？？
電源ラインにインダクタはさんだりコンデンサはさんだり、色々と試しつつお勉強してみた。パスコンなんて0.1～1μFのものを適当にはさんでやればいいっしょ・・・ってないい加減な感覚しか持ってなかったのだけど、そんなことやっても、ぜんぜん改善しな...
回路設計 DCDCコン開発(39) 電源ラインノイズとの戦いの幕開け
ここのところ、息子の受験のおかげで、終末も落着いて作業をすることができなかったのだが、今日は天気も良いので、久しぶりに工作工作。。。。(太陽光パネルの発電がないと実験できないので、天気の良いというのはたいへん重要なファクターなのだ)MOSF...
回路設計 DCDCコン開発(38) FETゲートドライバICによるドライブ回路
ダウン(電圧降下)コンバータのハイサイドスイッチは、ゲート電圧の制御のしやすさから、今までPchFETを使っていたが、ドライバICを入手したので、性能が良くて安価なNchFETに変えて、動作検証をしている。ドライバの出力は、立上がり立下がり...
回路設計 DCDCコン開発(37) FETドライブIC評価
入手したドライブICを試してみた。ネットにあまり参考情報がなく、メーカのアプリケーションノートを読んだものの、コンデンサ等の値があまりきちんと示されていないので、いろいろと試してチューニングする必要がありそうだ。とりあえず、試しに適当なパラ...
回路設計 DCDCコン開発(36) 二号機制御基板完成
今日から息子の受験週間が始った。1週間に5校も受験する身になったら、それはたいへんだとも思うけど、周囲もたいへん。なんとか、志望校に滑り込んでくれれば良いんだけど。親が心配しても仕方ないところはあるので、サポートに徹します。今朝は、最初なの...
回路設計 DCDCコン開発(35) シャントレギュレータTL431の不可解な動作の解明２
パワーMOSFET破壊の解明の続き・・・(今回も長いっす)DC-DCコンが正常に動作しているように見えて、ある程度時間が経つとなぜかパワーMOSFETが次々破壊されるという怪現象。理由が分らず、迷宮入か・・・・と途方に暮れていると。。。なに...
回路設計 DCDCコン開発(34) シャントレギュレータTL431の不可解な動作の解明１
実は、今回の故障究明では、面白い症状を体験したので、記録に取っておかねばと言うことで、気を取直して、消えたレポートを再現してみました。また、消えるといやなので、とりあえず、前半だけを以下に示します。ついでに、クイズになっておりますので、暇な...
ソーラー発電 DCDCコン開発(33) 消えた文書・・・泣
長々とレポート書いた文書が消えてしまった。。。。立直れないので、写真のみ紹介。 討死した部品の数々。ドライブ回路の設計で、￥750円分のFETを壊してしまいましたとさ。原因特定するのに苦労している間に6個ものFETを壊してしまいました。＜前...
ソーラー発電 DCDCコン開発(32) 2台連携初トライ
2台連携の写真(左：太陽光パネル制御ベースロード用DCDC 右：蓄電制御用DCDC)2号機の制御回路ができたことから、初号機と2号機を組合わせて、PV～ベースロード直流～蓄電池充電という流れで動作させるために、これまで、部分部分の動作を確認...
プログラミング DCDCコン開発(30) 液晶表示部コーディング
この取組みでは、実験的なこと、かつ、金をかけないという課題もあり、制御用のCPUは、PIC16F1823という14ピンのDIP-ICを利用している。秋月電子でばら売りでも￥90で手に入るので使いやすい。安くても、内部クロック32MHz動作が...
回路設計 DC-DCコン開発(29) 抵抗炎上！！

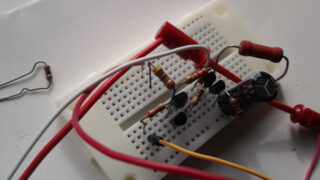

昨日から、本番ハードの検証を続けて来ましたが、先ほど、太陽が出てきたので本日の実験を開始して、パワコンを動かし始めて数秒・・・・・う、、、抵抗から煙が・・・・オーマイガッ！慌てて電源を落した。たまたま確認している回路部分だったので、抵抗から...
