ソーラー発電 DC-DCコン開発(28) 本番用DC-DCコンバータ制御回路

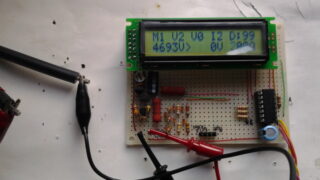

今までは、ブレッドボードという仮配置の実験ボード上で制御回路を組んでいたのだが、太陽光パネル近傍に組込むことを考えて、蛇の目基板にきれいに回路を作り込んだ。熱が出ないロジック部分は、高密度タイプが好みなので左下には電源引込、電圧変換、左上に...
ソーラー発電
ソーラー発電
回路設計 DC-DCコン開発(27) お正月はDCDCコン開発！

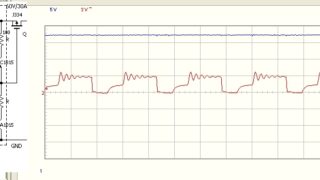

昨日は、息子が朝から塾で不在、娘もバイトで不在、奥さまは箱根駅伝と邪魔が入らない環境をゲット。夕方から実家にお年始に行かなければならなかったが、それまでの時間ががっつり確保できたので、懸案になっていたDC-DCコンのFETドライブ回路を全面...
ソーラー発電 DC-DCコン開発(26) 冬休みは開発

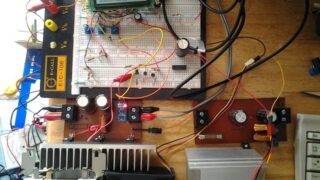

正月休みに入っても、なかなか時間が取れない中、掃除をしながら基板の部品配置図をイメージし、休憩時間に基板にパタンを描き、細切れの時間を積重ねて、ようやく二号機完成。 こちらが電力制御二号機 こっちは電...
回路設計 DC-DCコン開発(25) コンデンサ爆発！
今日はいろいろ用事を済ませなければならないので、休みをいただき、昨日で仕事納。早起きしたので、朝のちょっとの時間も惜しんでパワコン開発。二つのバッテリに同時に充電できるように出力電圧を上げるようソフト改造。さっそくテスト。いい感じ。このまま...
回路設計 DC-DCコン開発(24) 強制空冷効果を検証

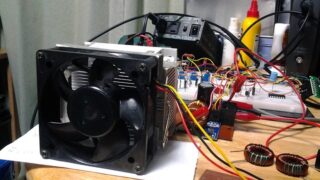

DC-DCコンのFETは、40kHzでスイッチングしているとかなり熱を持つ。これまでは、パソコンのCPU用ごっついアルミフィンをヒートシンクとして利用していた。ディープサイクルバッテリ入手を契機に、もう少し電流を流してみようかと思い、冷却機...
ソーラー発電 DC-DCコン開発(23) MPPTの本質とは何か？

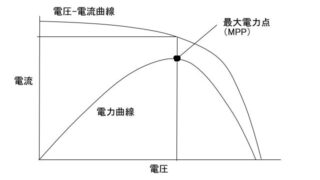

ついにMPPTの実現に向けた検討に入った。MPPT(Maximum Power Point Tracking)とは、太陽光パネル(PV)から絞り出す電力を最大にするための制御方法のこと。太陽光パネルは、図のような特性を持っている。電流が大き...
回路設計 DC-DCコン開発(22) シャント発振！(ヤマト発進・・・ではありません)

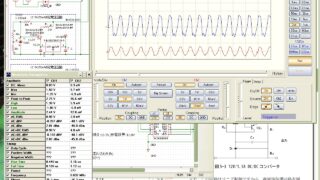

実は、これまでの検証で、今日のように曇天や雨で光量が落ちて、起電力が高まらない時に、電流測定値が暴れる現象に悩まされてきた。天気の良い時には、正常に動作するのだけど、光量が落ちてくると、非常に不安定になる。入力電圧が50V以上になるので、手...
回路設計 DC-DCコン開発(21) 具体的数値を考慮した制御ロジック
今日は、総選挙の投票と妻の買物に付合うだけだったので、そこそこ時間がとれて、久しぶりの開発作業。今までの電流、電圧値による制御は、超お手抜きモードで、測定した値によって、モードを随時設定するという何ともちんけなものだったが、これまでのトライ...
ソーラー発電 DC-DCコン開発(20) 異なるパネルの接続方法検討
自宅で、太陽光発電の電力をどのようにして使うか、これまでいろいろと考えてきたのだが、なかなかに難しい。直流ベースラインを高圧にすると、感電やアーク放電の危険性が高まる。一方、電線のロスを考えると、電圧は高い方が良い。最近は、効率を考えて30...
プログラミング DCDCコン開発(19) 一緒にデバッグしましょ・・・
タイマーで1ms毎に定期的に割込みがかかるようにして、そこで入力電圧、出力電流、出力電圧を測定し、動作モード制御するように変更したら、一発で動いてしまった。。。。そんなことはあるはずがない。何か落とし穴があるに違いない。案の定、出力電圧が下...
プログラミング DC-DCコン開発(18) PWM周波数を下げると…
効率を高めるためにPWMの周波数を10kHzに落とすと、いきなりリビングにいる息子から「モスキートノイズがうるさい！」と、クレームが。。。。私には、そんなに聞こえないんだけど…(歳とると高周波が聞こえなくなるのを実感)結局、PWM周波数を上...

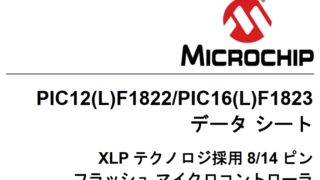

プログラミング DCDCコン開発(17) PICの割込みでどん詰まり・・・

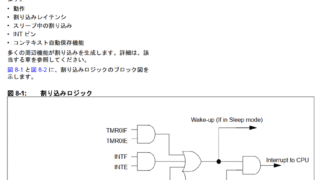

う～～む。PICの割込みでどん詰まってしまった。PWMの割込みで電圧制御サイクルを回そうとしているのだが、PICのデータシートによると、割込み制御は、GIEフラグで行うことになっている。GIEフラグをセットすると、割込みが許可され、割込みが...
