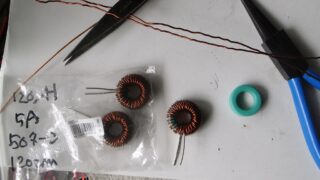

部材素材 DC-DCコン開発(16) コイルの手巻きに挑戦
パワコン開発では受動デバイスとしてコンデンサとコイルが重要。しかし、欲しいコイルはあんまり売っていない。特に電流を流せるコイルはほとんど入手不可能。なので、手巻きに挑戦。市販のコイルをばらして、1mmのポリウレタン線を3本束ねてコアの周りに...
電力制御
部材素材

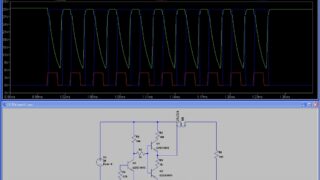

機材ツール DC-DCコン開発(15) LTSpiceで回路検証
この週末も、息子の受験の関係であっちこっちと出歩き、かつ、今日は自治会の広報委員の仕事で月に一度の広報誌の配布作業。これが、積上げると1メートルにもなる広報誌が毎月末に横浜市からどどーんと届き、約20班の班毎に、世帯数分部数を仕分し、班長宅...
ソーラー発電 DC-DCコン開発(14) 太陽光発電開始！
左上に延びたケーブルがベランダに設置したシャープの単結晶太陽光パネル2枚に並列でつながってますスイッチオン直後や負荷が大きく変動した際の出力電圧・電流を許容範囲内に早期に抑え込むロジックが想定通りに動くようになり、DCDCコンバータの出力制...
回路設計 DC-DCコン開発(13) パワーMosFETドライバ回路
パワコン開発まだまだ続くよパワーMosFETのドライブが、典型的なプッシュ/プルと言うトランジスタドライブ回路で動くようになった。ただ、FALL時のなまりはもう少し。一気に電荷を抜く方法を工夫しないとならないようだ。ところで、FETのソース...

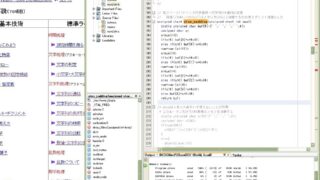

プログラミング DC-DCコン開発(12) PICソフトのバグ取り
昨日からどん詰っていたおっきなバグが取れた。 バグ adchannel=(ADCON0&=0b00001100)>>2; 正解 adchannel=((ADCON0)&(0b00001100))>>2;肝は「&」とするところを「&=」と...

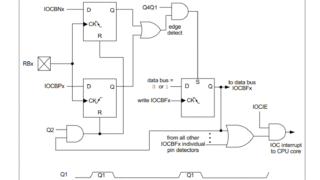

プログラミング DC-DCコン開発(11) PIC割込み制御にチャレンジ
CPUの動作が追いかけられるように0.1秒サイクルでLoop処理していたが、それだと細かい電圧、電流の制御が不可能なので、結局、プログラムロジックを大幅に変更して、割込みバージョンに作り変えた。割込みはデバッグが難しいので出来れば避けたかっ...

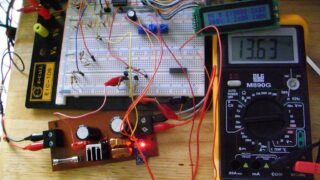

ソーラー発電 DC-DCコン開発(10) 電力変換トライ
ついにメインロードに火が入りました。適当な負荷が無いので抵抗をつないでみましたが、負荷としては軽すぎて電圧が上がってしまい、正しく制御できてるか確認ができません。バッテリをつないでみましたが、内部抵抗が大きく電流の変化を吸い込んでくれません...
プログラミング DCDCコン開発(9) PICでADコンバータを使う際の注意
夕べは、もひとつ不具合が見つかったところで、タイムアウトになってしまった。電圧測定ポイントは、入力電圧、出力電圧、出力電流(ACS712というICで電流を電圧変換)の3箇所があるが、それぞれにAD(アナログ/デジタル)変換器をつないでマイコ...

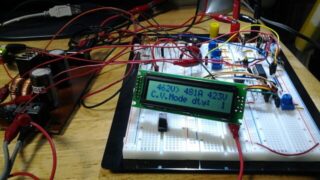

プログラミング DC-DCコン開発(8) 制御ソフト基本部検証完了
三連休の最後の半日は、久しぶりに工作に没頭できた。おかげで、ソフトの骨子はほぼ完成。まだ、電力メインロードとは接続していないものの、入力電圧、出力電圧、出力電流の値をボリューム(写真中央に縦に三つ並んだ青丸の部品)でシミュレーションして、定...

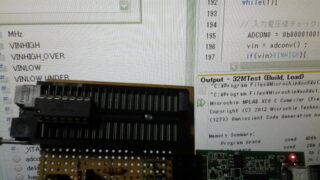

プログラミング DC-DCコン開発(7) PICを32MHzで動かす
久しぶりのパワコン開発つづき先週も、今週も、中学三年の息子の受験準備にあっちこっちに行かねばならず、パワコン開発が遅々として進まず。。。。。腰を落着けて長時間作業ができないので、PICの動作クロックを今とりあえず動いている16MHzからMa...

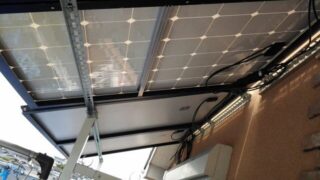

ソーラー発電 ベランダソーラー(9) パネル台風に耐える
GalaxyTabの面倒っちい日本語入力で、かなりの長文を入れたのに、アップの直前にFacebookアプリが落ちて、元の木阿弥。台風の暴風にも自分で設置した太陽光パネルが無事だったって報告。力が抜けて、再度入力する気力が無く、そっけない報告...

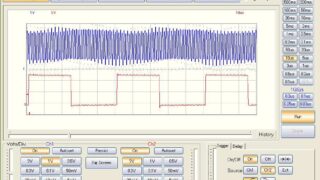

プログラミング DC-DCコン開発(6) PICでPWM制御
今日は所用で午前中はお休み。なので、静かな時間にパワコン開発。(こんな天気の良い日に部屋にこもって電子工作は不健全?・・・(^_^ゞ)ま、いいとして。。。。今日の課題はPWMのマスター電圧、電流の制御をするための肝の技術。元の電気を時分割で...
