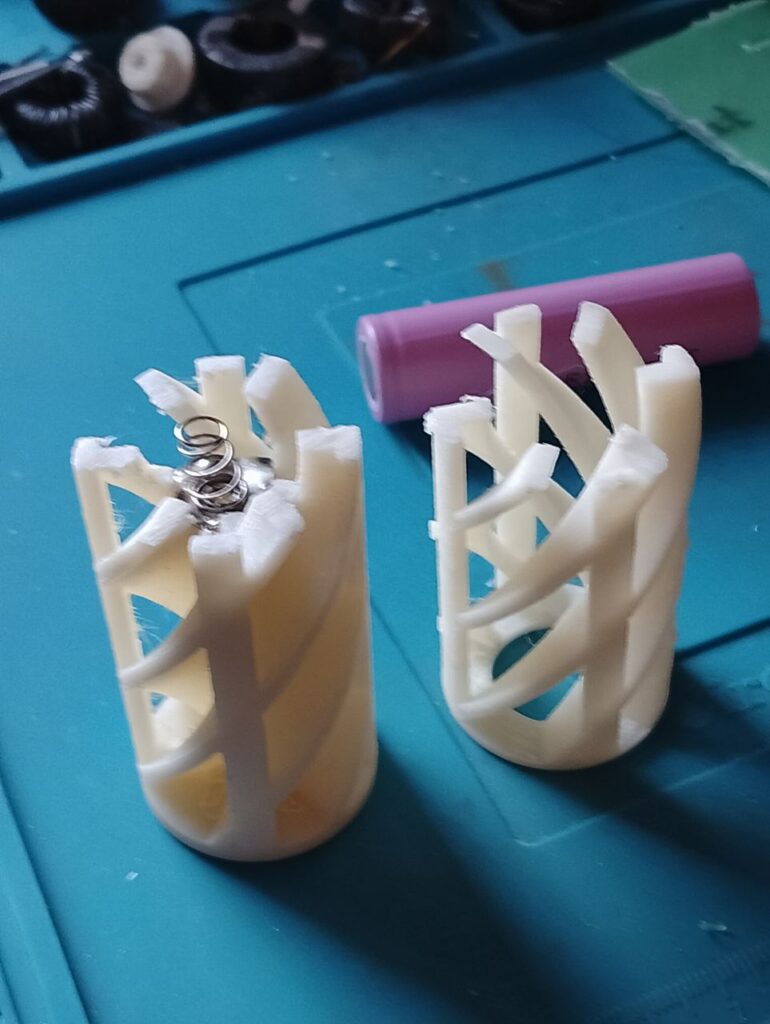

作ったモデルをのこぎりで切断して利用するのは、やはり美的感覚が許さない。
それと、少々長さが長く、電池ソケットに入れる際にかなり無理をしてギリギリで押し込んでいた。長時間そのままにすると、電池ソケットの金属端子板がつぶれたままになり単一電池を利用した際に接触不良となる可能性がある。そんな理由もあり、適正なサイズで2分割したモデルに作り直すこととした。

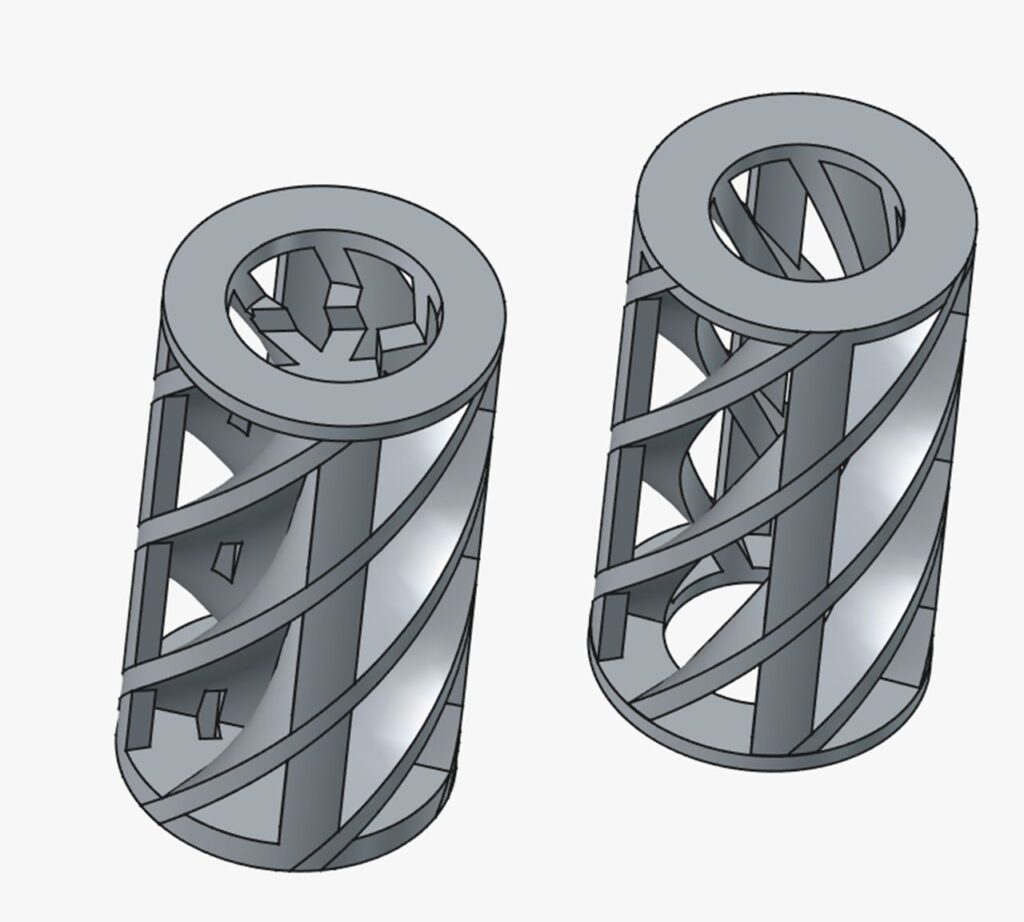

FreeCADでモデルを作成。
全体の長さを2mm縮めて、18650バッテリの直径に合わせた穴の部分も少し余裕を持たせて若干広げた。また下側のソケットの18650バッテリの負極側を受ける穴は斜めから入れやすいようにテーパー角を持たせて上部を広げてある。これらの微修正を施し3Dプリンタで造形。

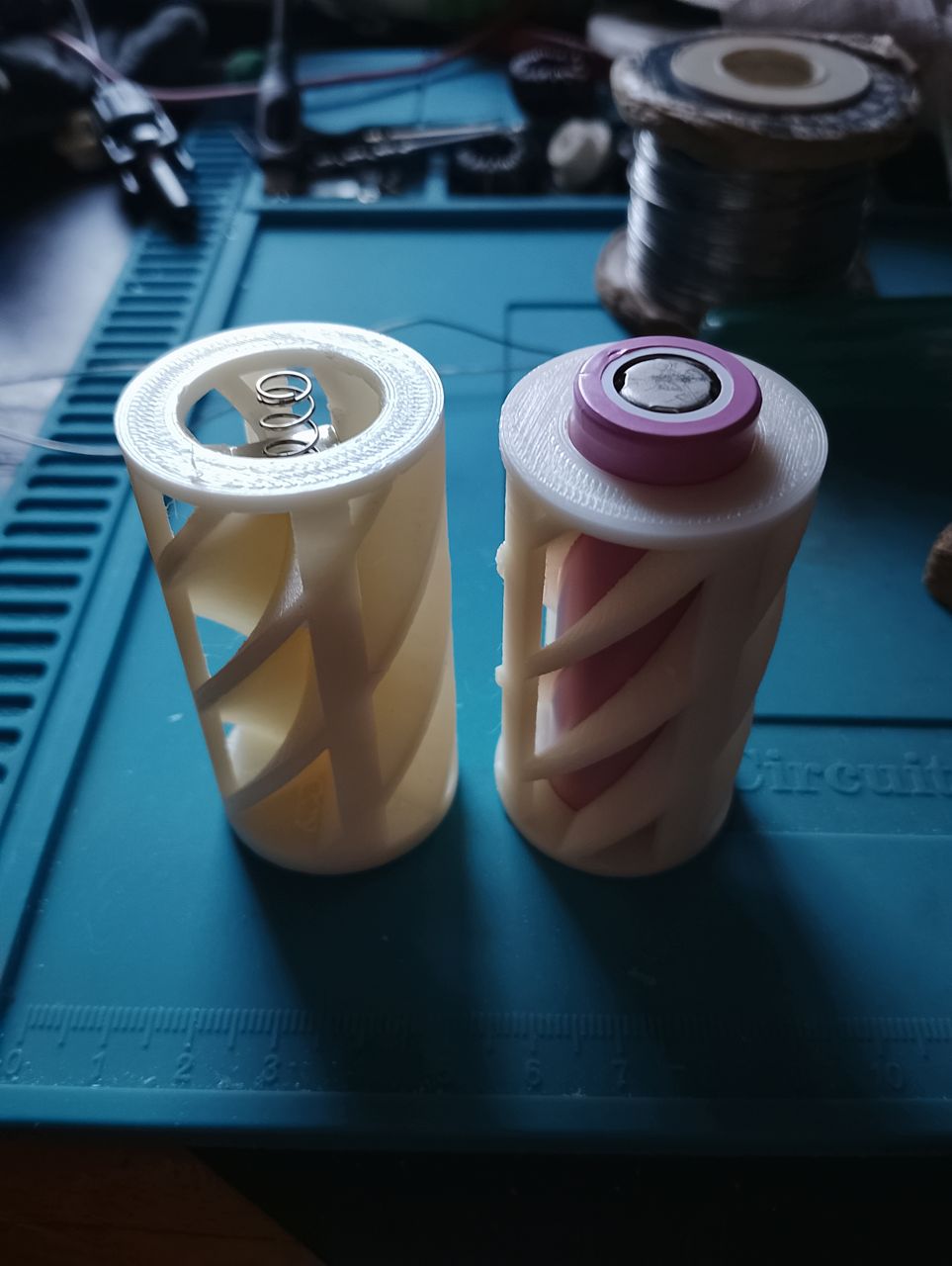

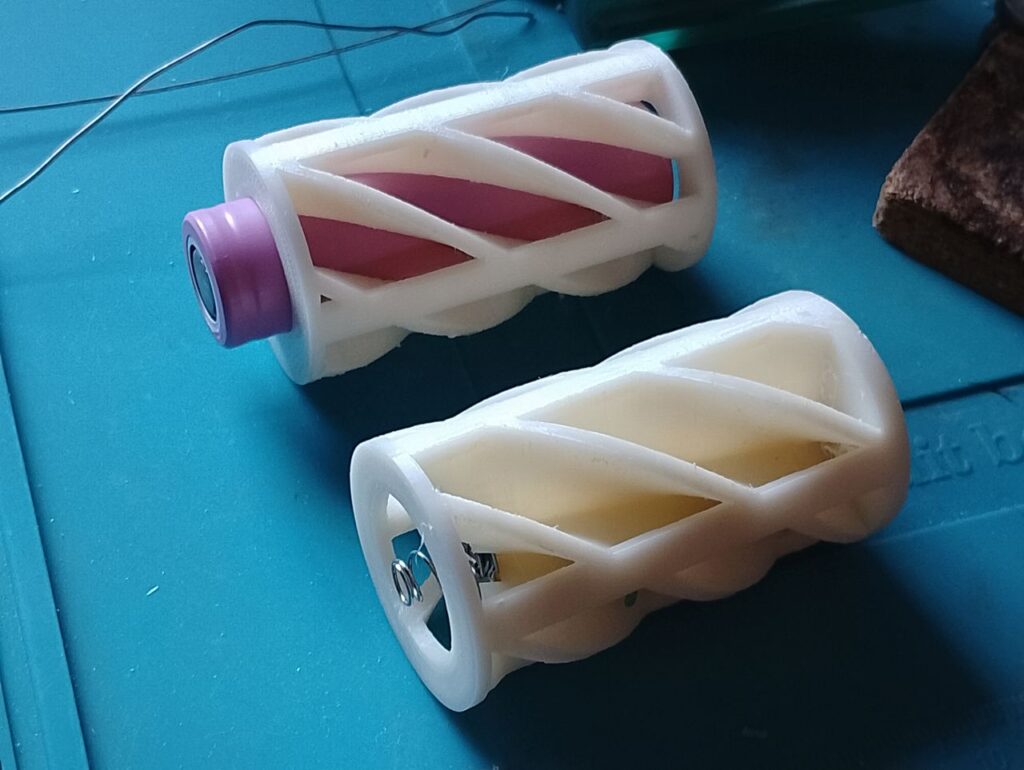

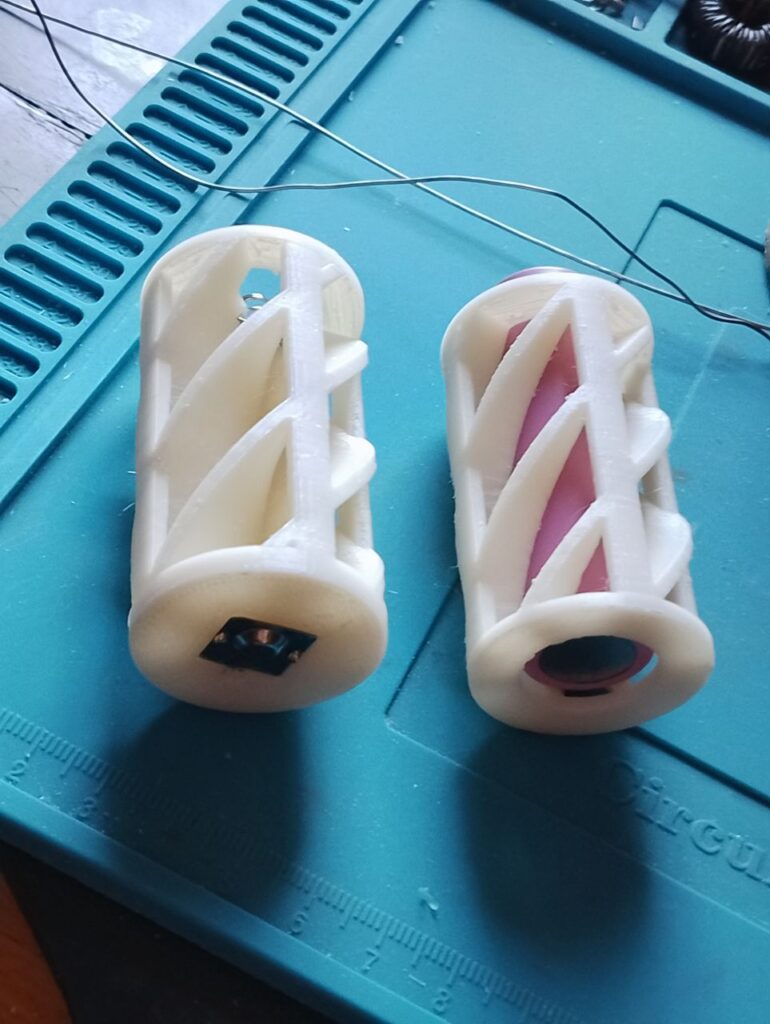

なかなかに美しく仕上がりました。めでたしめでたし。
