廉価版バッテリリフレッシャ商品開発(5) 試作基板で動作確認

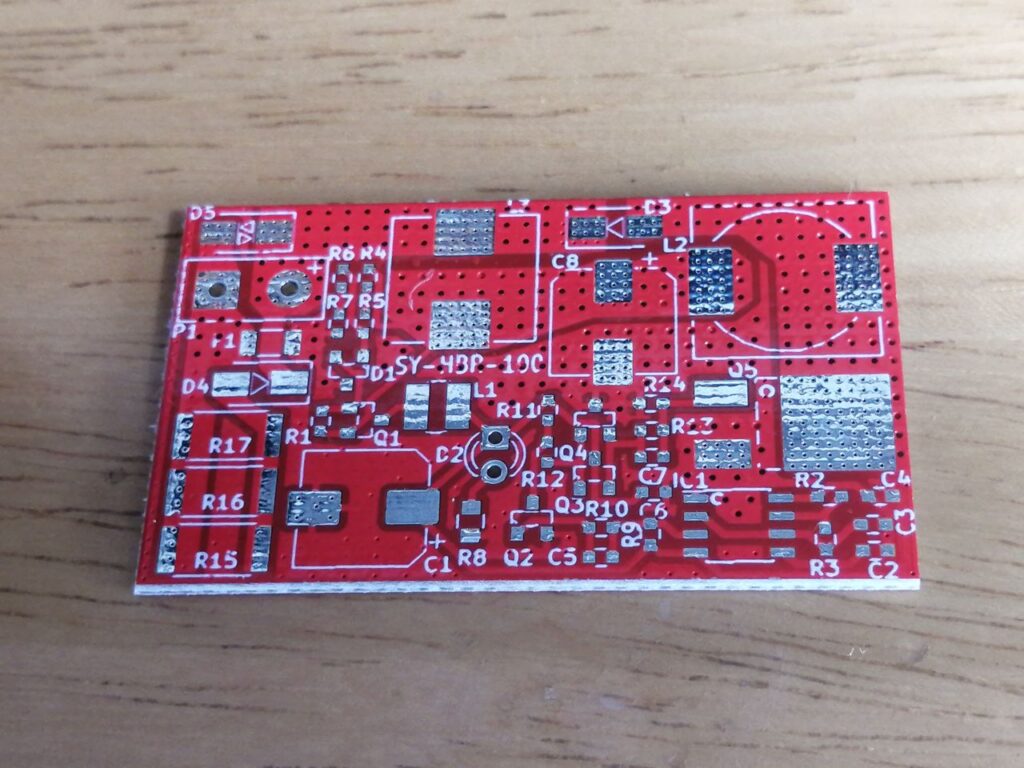

試作基板が上がったのでさっそく動作検証を実施。

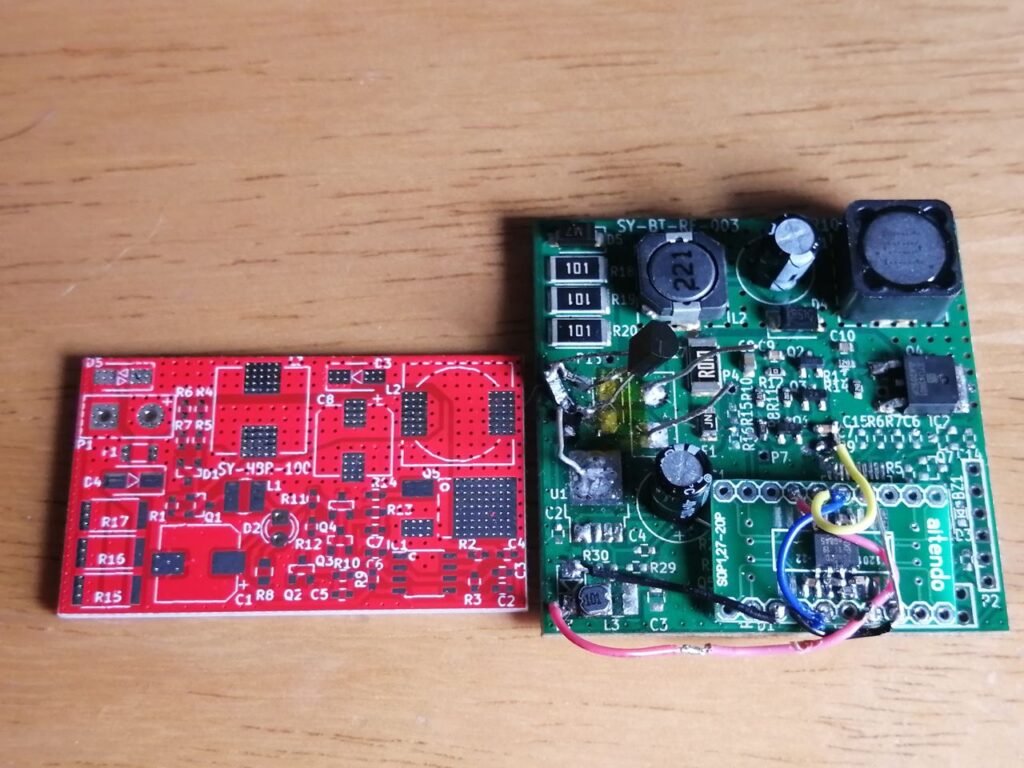

動作検証を行ったHBR-1000の基板と比べると、ずいぶん小さくなったことがわかる。

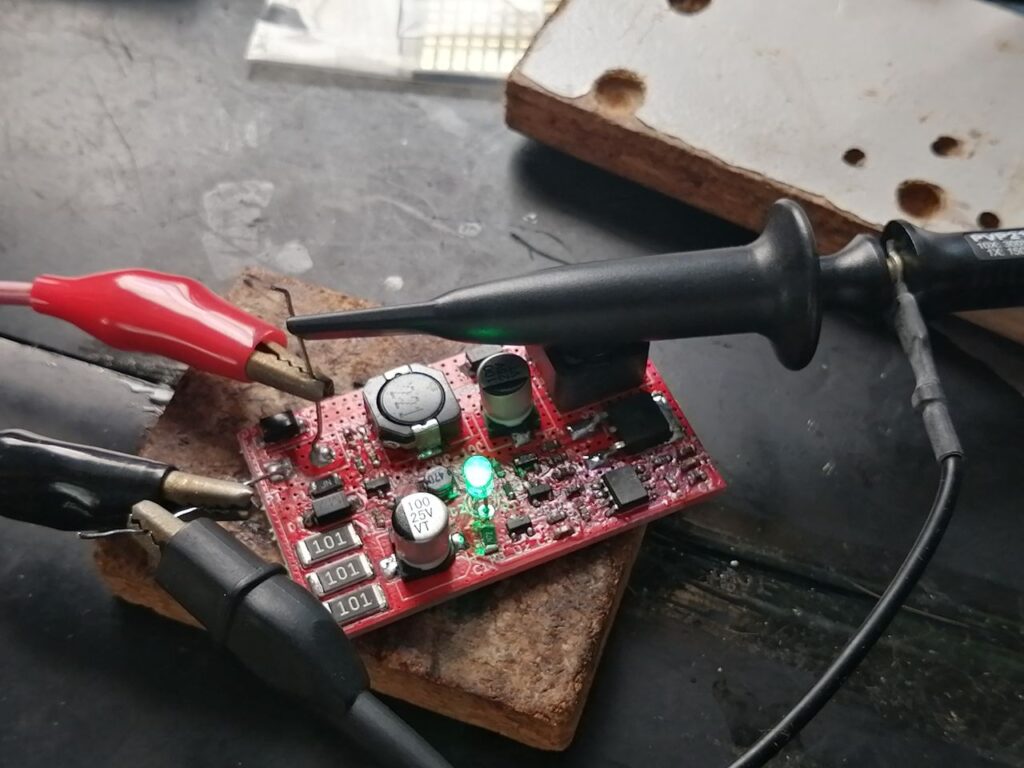

さっそく部品を載せて動作確認を行う。

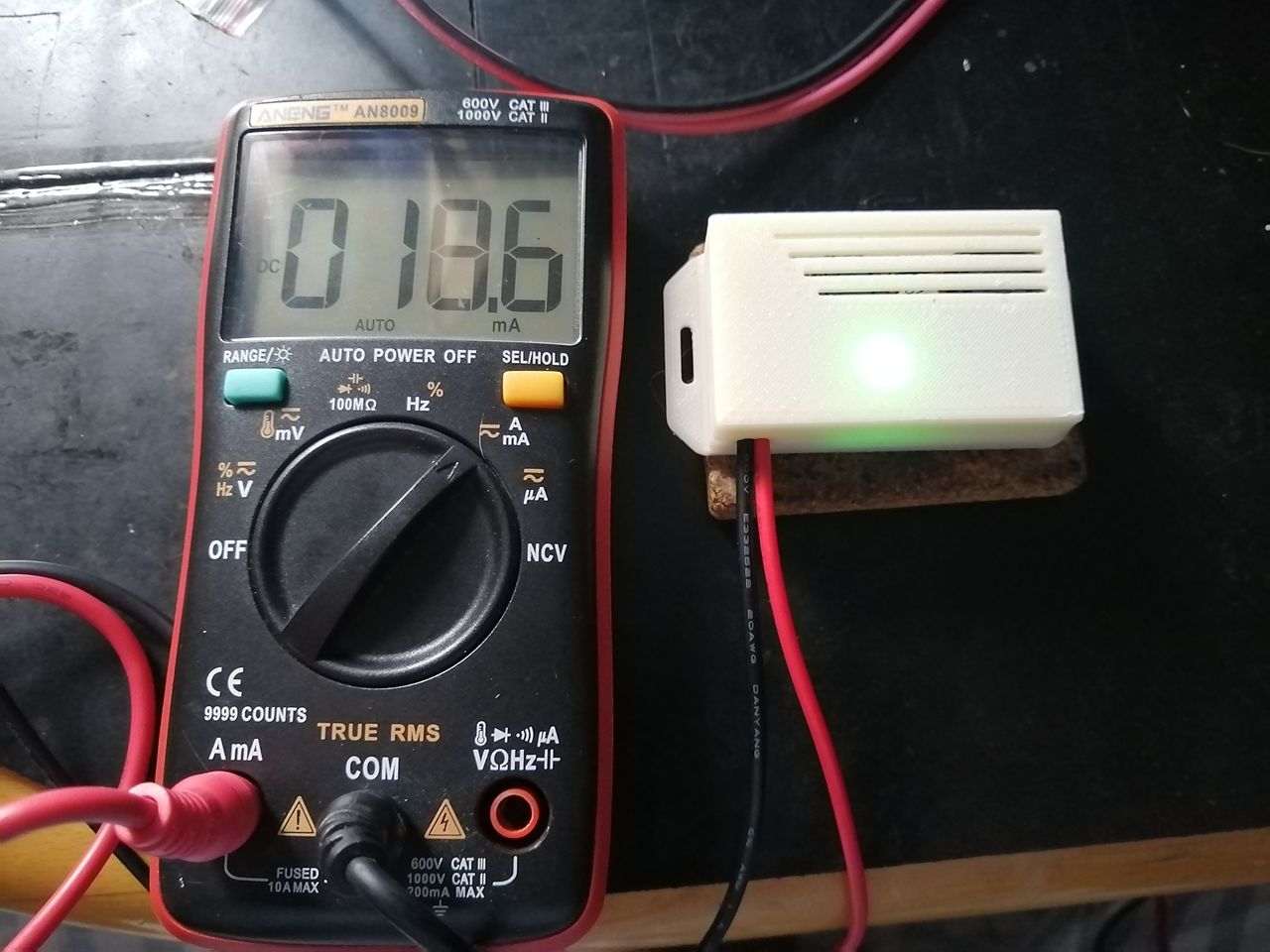

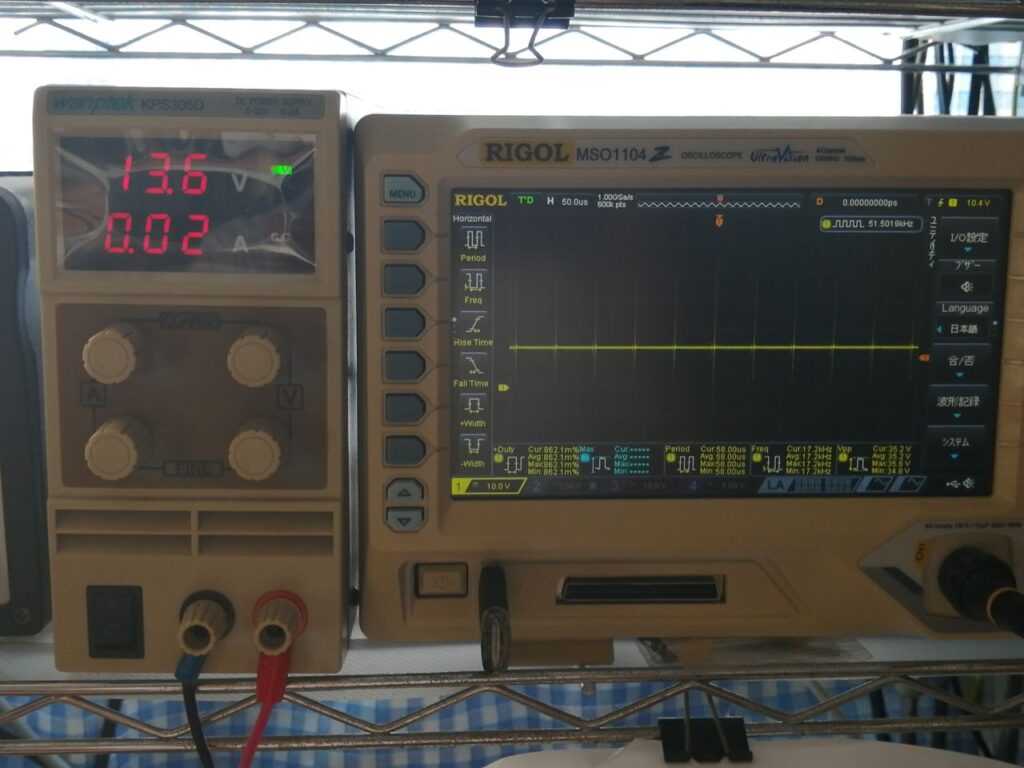

設計通りのパルスが出ており、消費電流がHBR-1000のターボモードよりも小さいことを確認した。

概ねこれで行けそうである。

バッテリ電圧が下がった場合に待機状態に入り消費電流を0.1mA未満に抑えられることも確認した。
